Ocelové zastřešení atria knihovny TUL

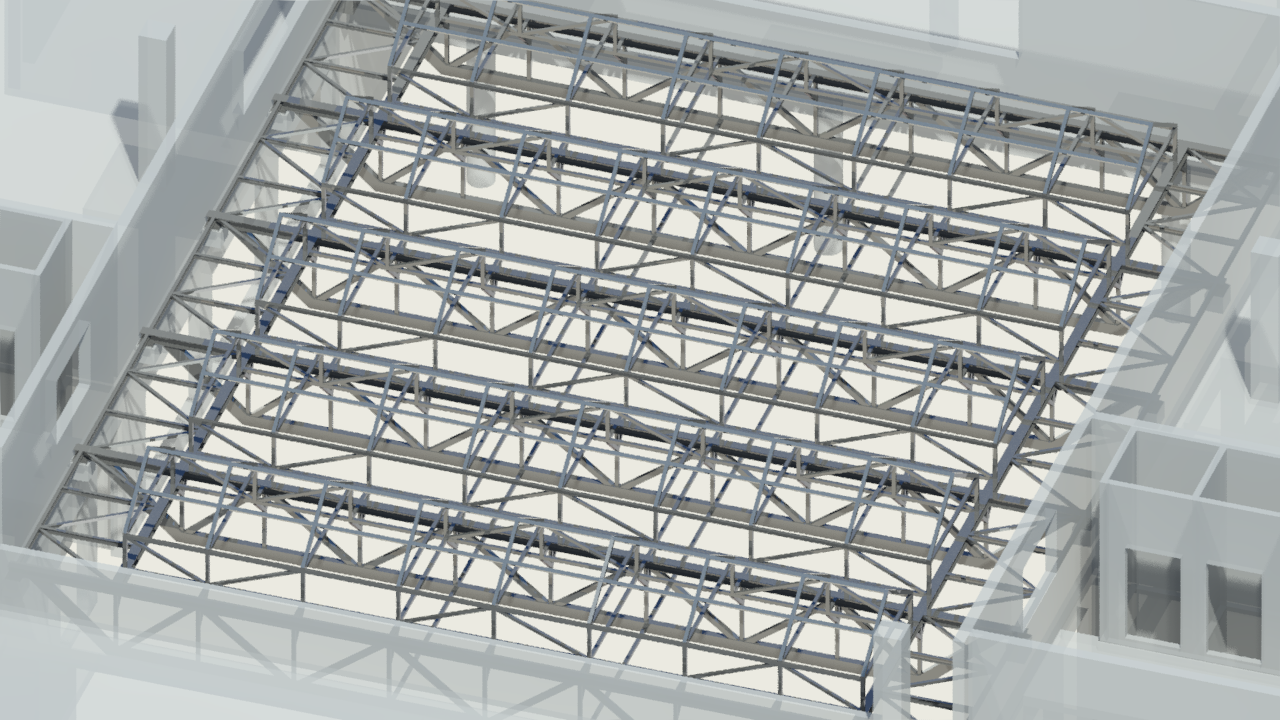

V rámci projektu dostavby knihovny Technické univerzity v Liberci byla naší kanceláří navržena ocelová konstrukce zastřešení atria o rozměru 20,6 × 22,4 m. Návrh reagoval na specifické podmínky umístění do objektu s převážně železobetonovou nosnou konstrukcí.
Technické řešení a konstrukční detaily
Při návrhu bylo nutné řešit typické problémy ocelových zastřešení v kombinaci s monolitickým železobetonem, zejména eliminaci deformací způsobených teplotními změnami. Detaily uložení konstrukce byly navrženy tak, aby zabraňovaly přenášení nežádoucích deformací do ocelové části.
Ocelová konstrukce je kotvena na krátkých konzolách v přilehlých betonových stěnách. Toto řešení minimalizuje smykové namáhání kotev a umožňuje jeho efektivní přenos železobetonovou konstrukcí.

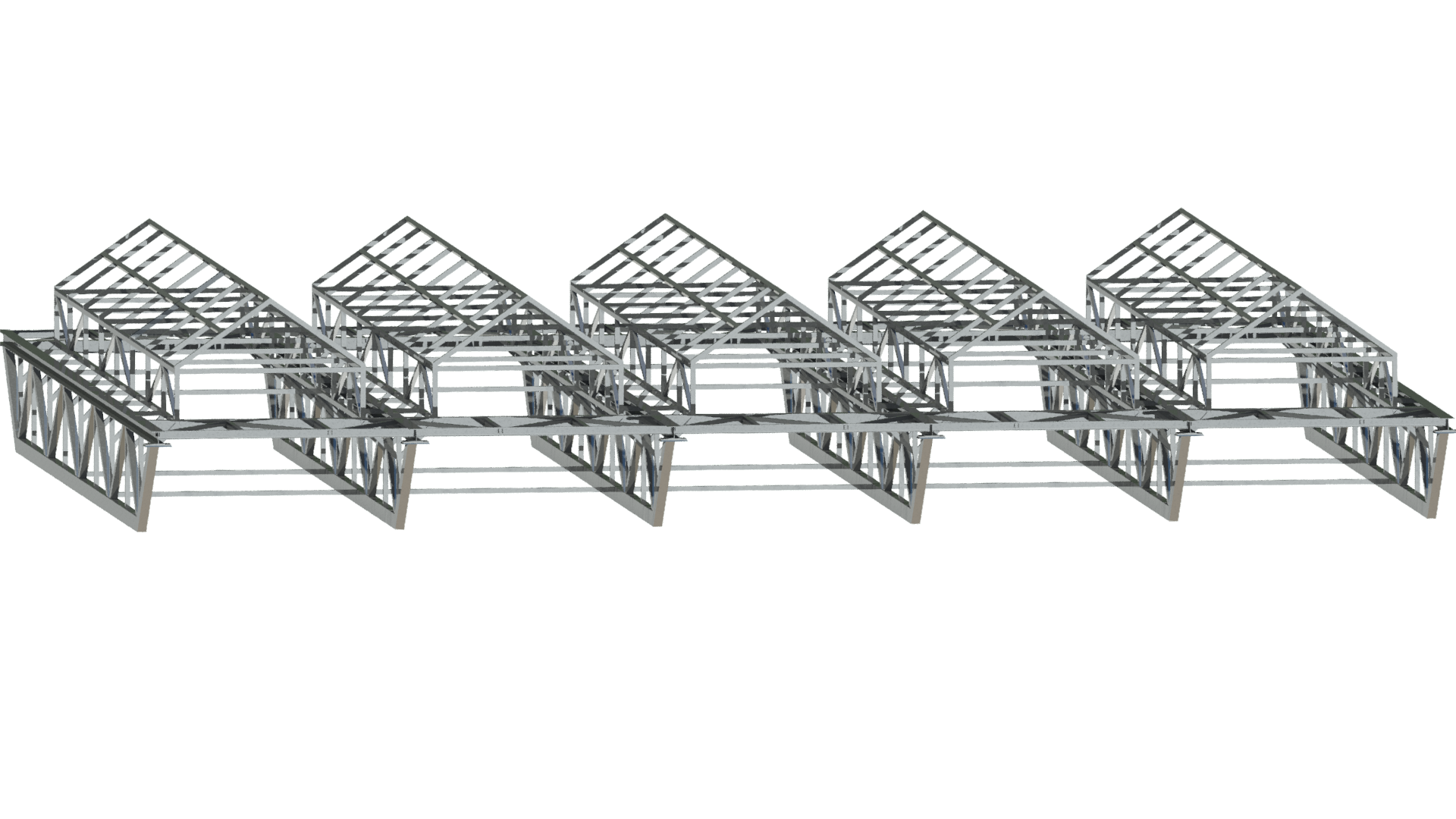

Konstrukční systém zastřešení byl rozčleněn na optimální množství montážních dílců, což zajistilo rychlou a efektivní realizaci na stavbě.
Projektová dokumentace a 3D model

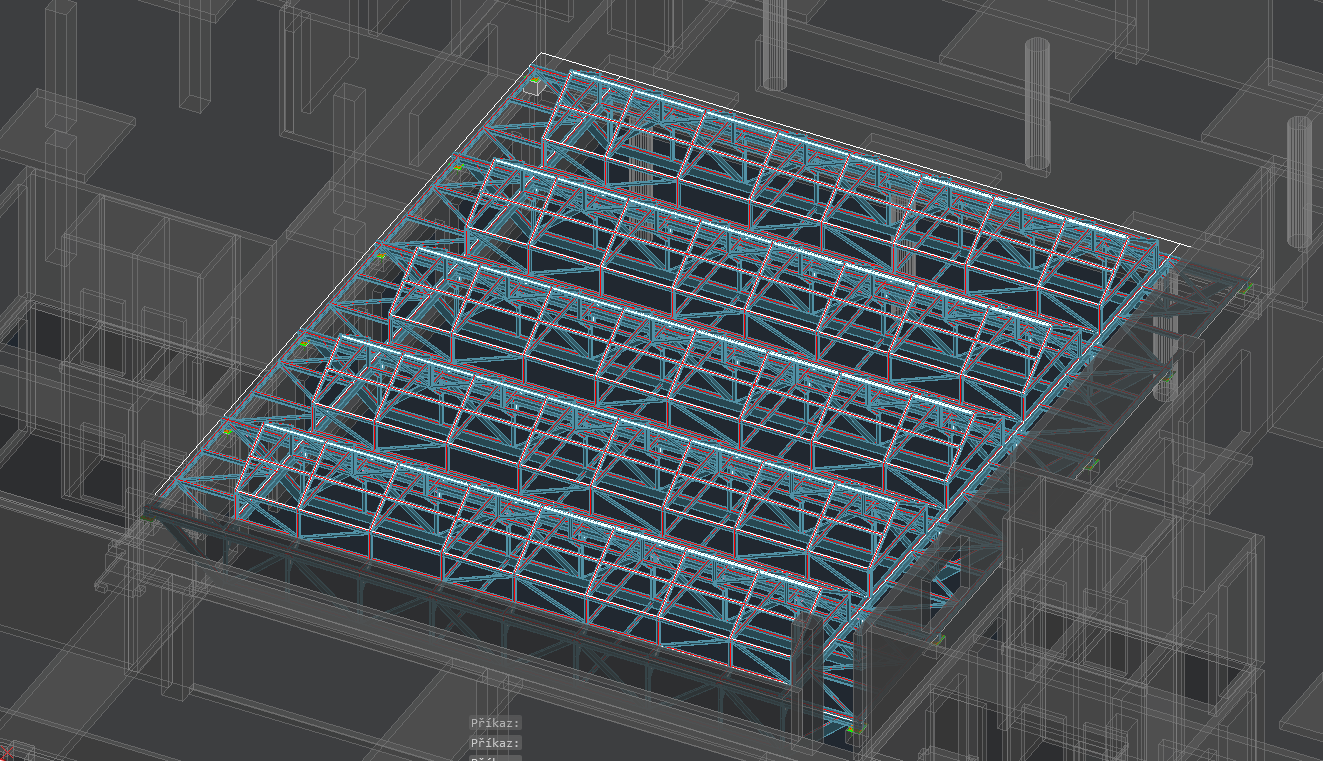

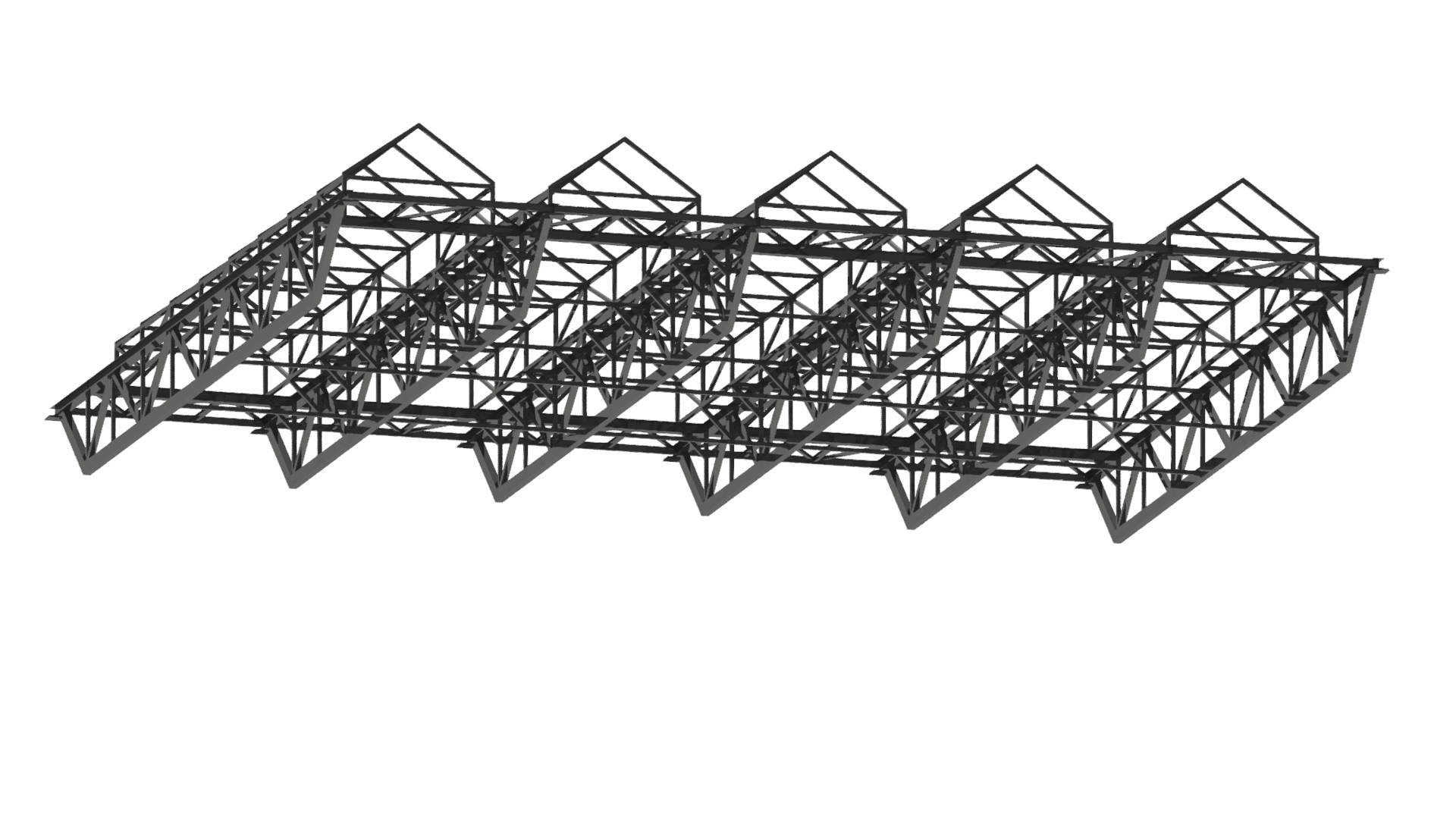

Vzhledem k velmi náročným termínům bylo nutné po dokončení statického návrhu bezprostředně připravit kompletní výkresovou dokumentaci včetně výkazů výměr. Pro tyto účely byl zpracován podrobný 3D model konstrukce, který umožnil v požadovaném čase dodat dokumentaci v rozsahu potřebném pro výběr zhotovitele a zároveň v kvalitě odpovídající standardům naší společnosti.
