Nová knihovna TU Liberec (obj E2)

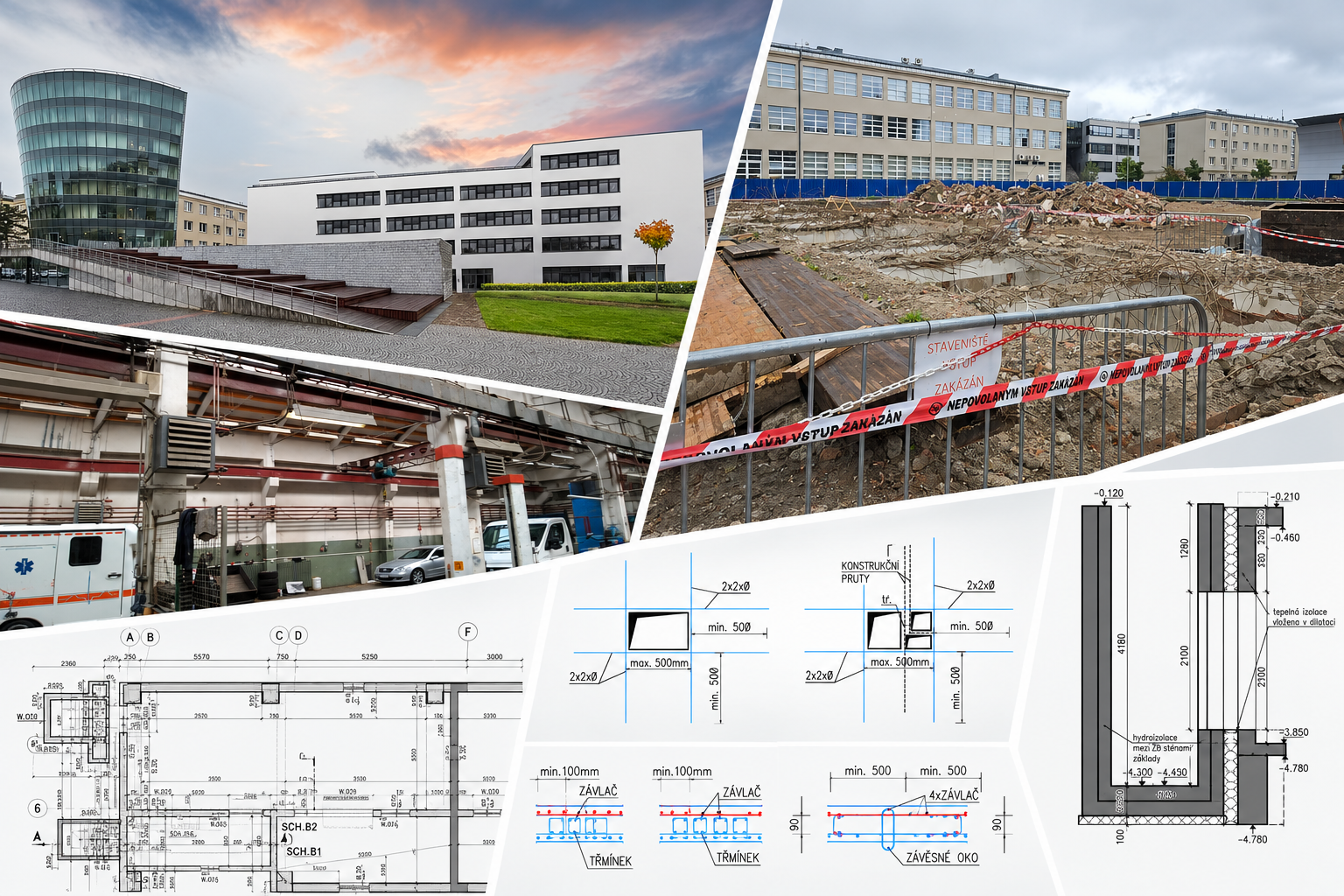

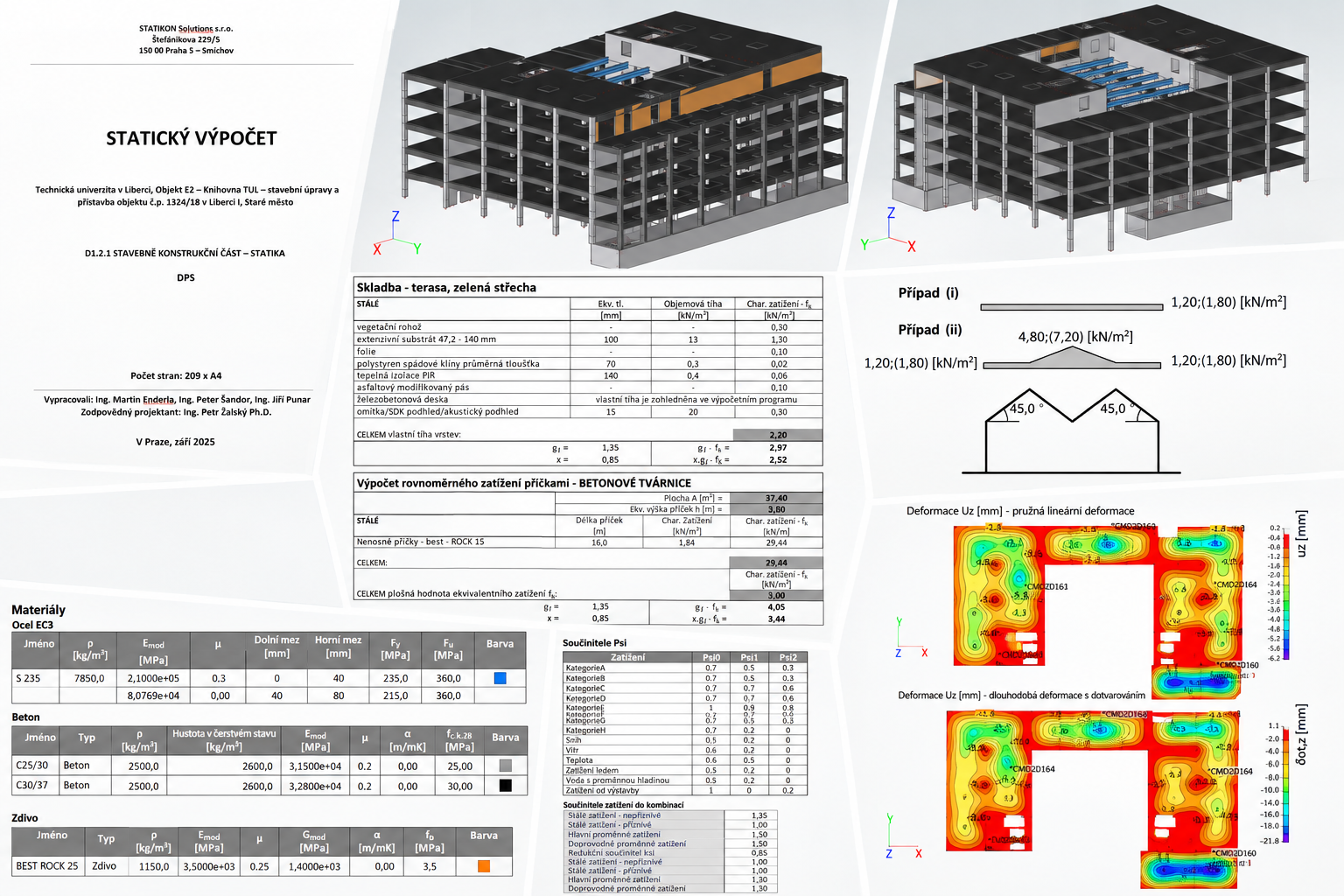

Projekt řeší návrh nosných konstrukcí dostavby knihovny Technické univerzity v Liberci v Bendlově ulici, zpracovaný ve stupni dokumentace pro provádění stavby (DPS). Šestipodlažní objekt s vnitřním atriem je navržen jako kombinovaný železobetonový stěnový a skeletový systém s monolitickými stropy a ocelovou konstrukcí zastřešení atria. Součástí statického řešení byl návrh a posouzení základových konstrukcí, stěn, sloupů, stropních desek, průvlaků a dalších nosných prvků. Objekt bude sloužit zejména jako moderní audiovizuální knihovna se sklady knih, učebnami a kancelářskými prostory.
Ocelové zastřešení atria knihovny TUL

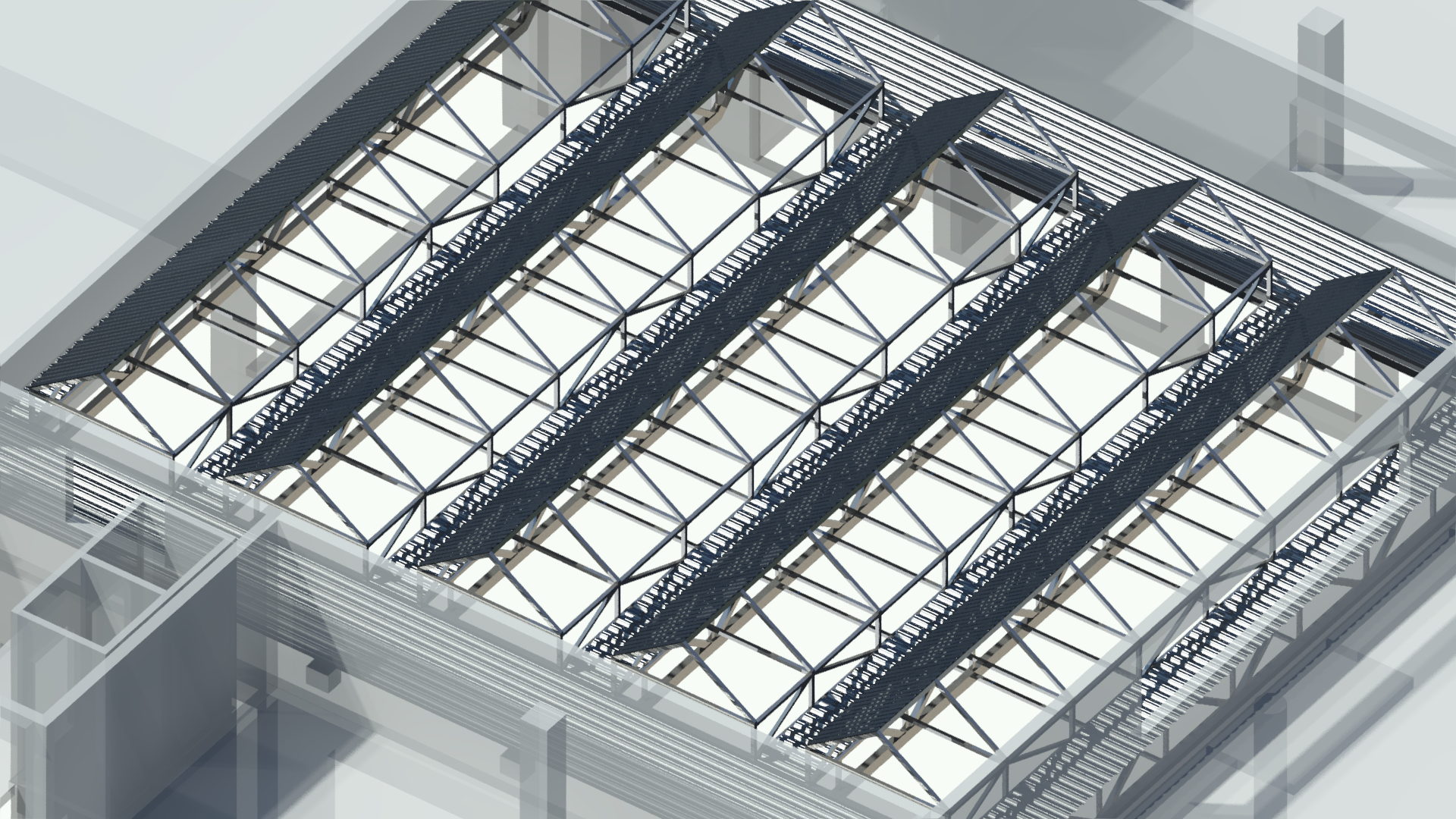

V rámci projektu byla naší kanceláří navržena ocelová konstrukce zastřešení atria o rozměru 20,6 × 22,4 m. Návrh reagoval na specifické podmínky umístění do objektu s převážně železobetonovou nosnou konstrukcí.
Technické řešení a konstrukční detaily
Při návrhu bylo nutné řešit typické problémy ocelových zastřešení v kombinaci s monolitickým železobetonem, zejména eliminaci deformací způsobených teplotními změnami. Detaily uložení konstrukce byly navrženy tak, aby zabraňovaly přenášení nežádoucích deformací do ocelové části.
Ocelová konstrukce je kotvena na krátkých konzolách v přilehlých betonových stěnách. Toto řešení minimalizuje smykové namáhání kotev a umožňuje jeho efektivní přenos železobetonovou konstrukcí.
Konstrukční systém zastřešení byl rozčleněn na optimální množství montážních dílců, což zajistilo rychlou a efektivní realizaci na stavbě.
