Možná si pod tímto nadpisem každý představí něco jiného, ale v konstrukční praxi u atypických staveb znamená tuhá "tak akorát" hlavně důsledné a přesné ladění tuhosti. Právě na získání ideální tuhosti totiž často závisí možnost dosáhnout opravdu kvalitního, bezpečného a zároveň esteticky čistého výsledku.

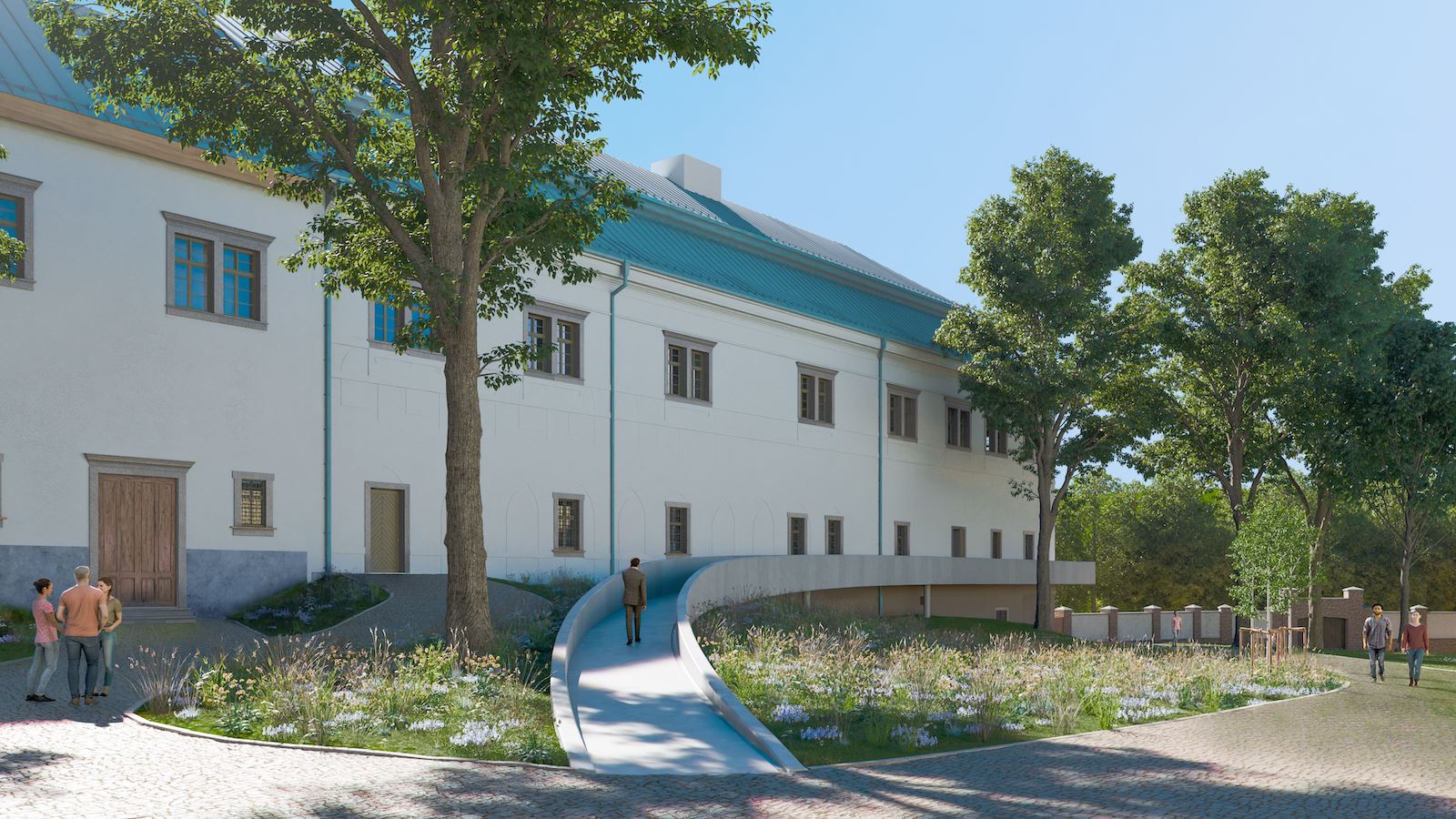

Zadání a kontext projektu
V areálu kulturně kreativního centra na Vysočině vznikla nová zakřivená železobetonová lávka pro pěší, která propojuje terén s úrovní vstupu do historického objektu zámku. S délkou téměř 68 metrů a výrazně zakřiveným půdorysem představovala lávka výraznou výzvu nejen z pohledu architektury, ale především statiky a konstrukční optimalizace.
Spolupráce s architekty
Celý návrh vznikal v úzké spolupráci s týmem ONN architects, kteří kladli důraz na minimální počet podpor a čistou architektonickou linii. To znamenalo, že statické řešení muselo být nejen technicky precizní, ale i maximálně efektivní a esteticky nenápadné.
Statické a konstrukční řešení
Hlavní výzvy projektu
- Prostorová dilatace: Konstrukce musí umožnit pohyb v podélném i příčném směru kvůli teplotním změnám a objemovým deformacím.
- Vysoká tuhost: Zajištění komfortního a bezpečného provozu pro uživatele, minimalizace průhybů a vibrací.
- Optimalizace detailů: Kombinace kluzných ložisek a smykových zarážek, aby lávka byla dostatečně tuhá, ale zároveň „pracovala“ přesně podle návrhu
Technické řešení
Kluzná ložiska Calenberg
Umožňují dilataci lávky v podélném i příčném směru – konstrukce tak může volně reagovat na změny teploty a objemové změny betonu.
Smykové zarážky
Přesně rozmístěné zarážky bezpečně přenáší příčné síly a zabraňují nechtěným nadměrným posunům nebo napětím v konstrukci.
Optimalizace deformačních tvarů
Výsledkem je konstrukce, která je robustní, spolehlivá a zároveň elegantní – a to i díky preciznímu statickému modelování a spolupráci všech profesí.

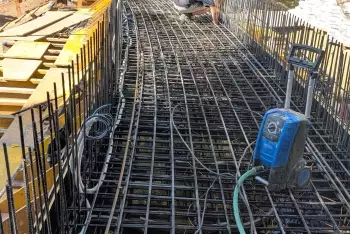

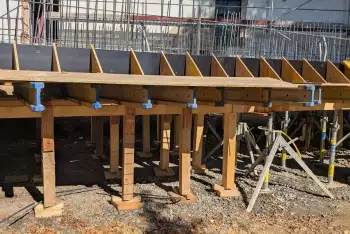

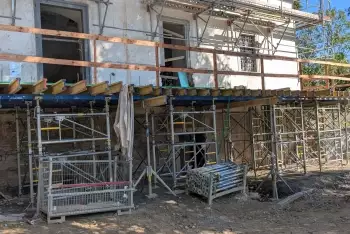

Průběh návrhu a realizace

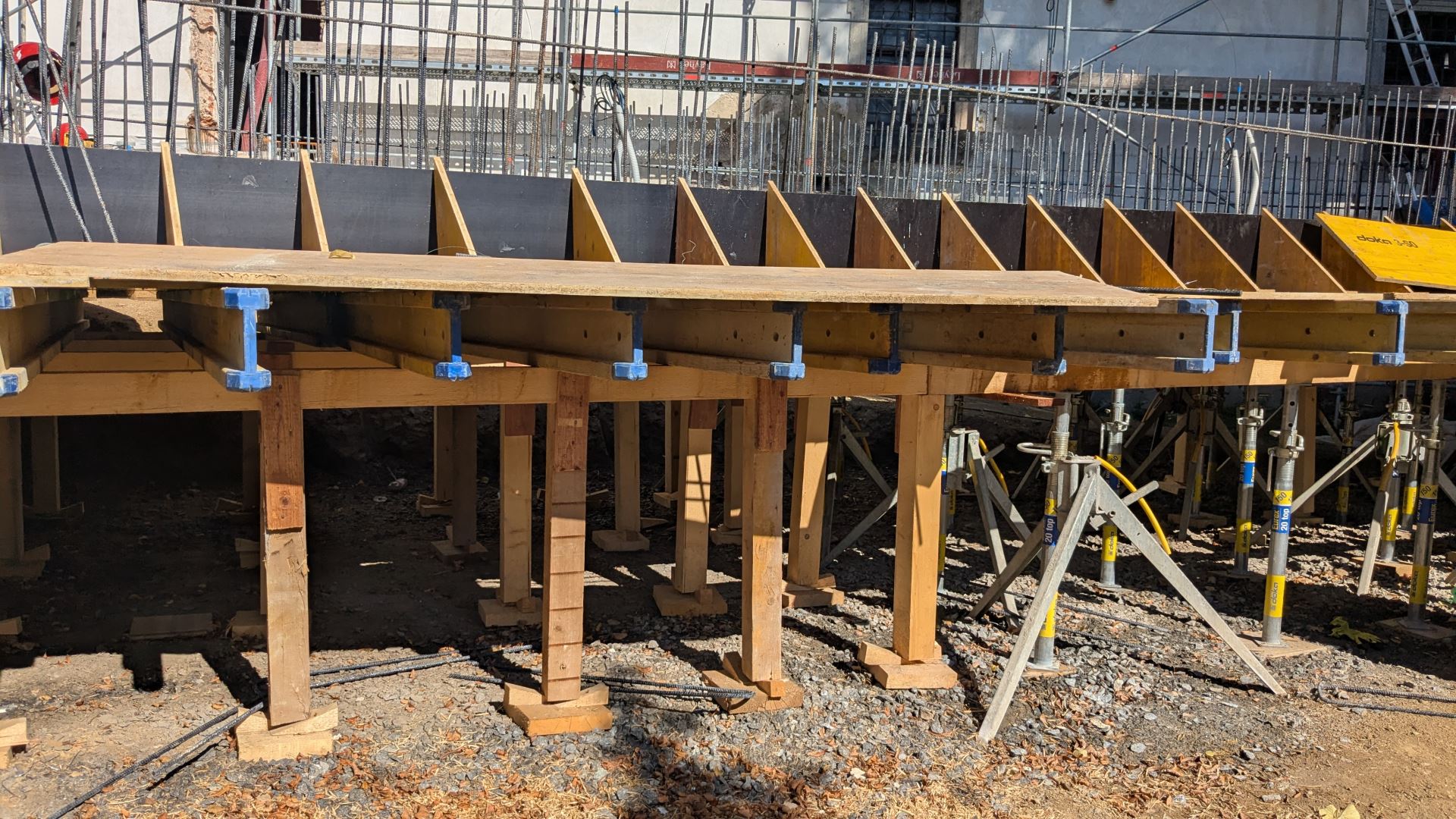

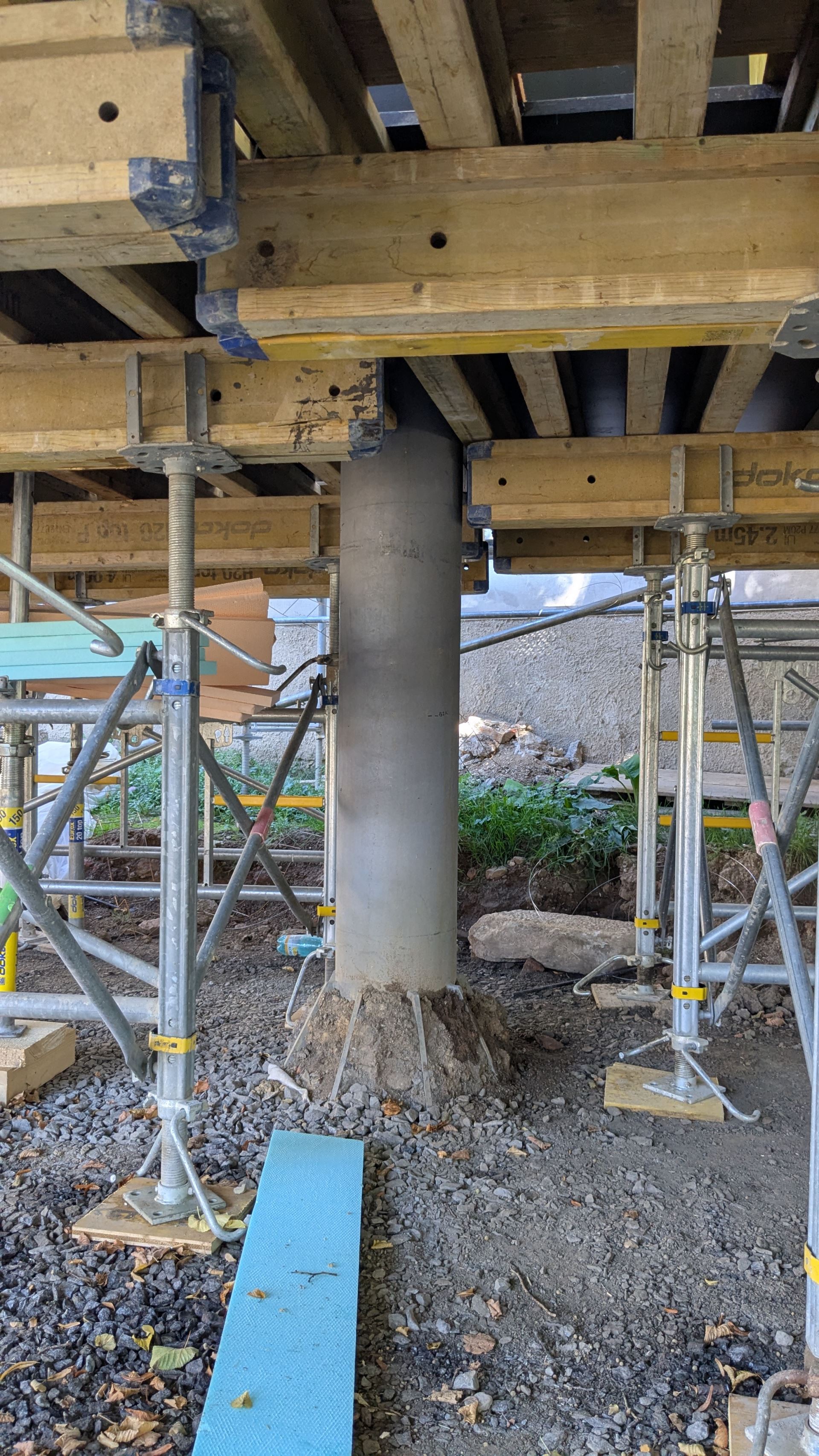

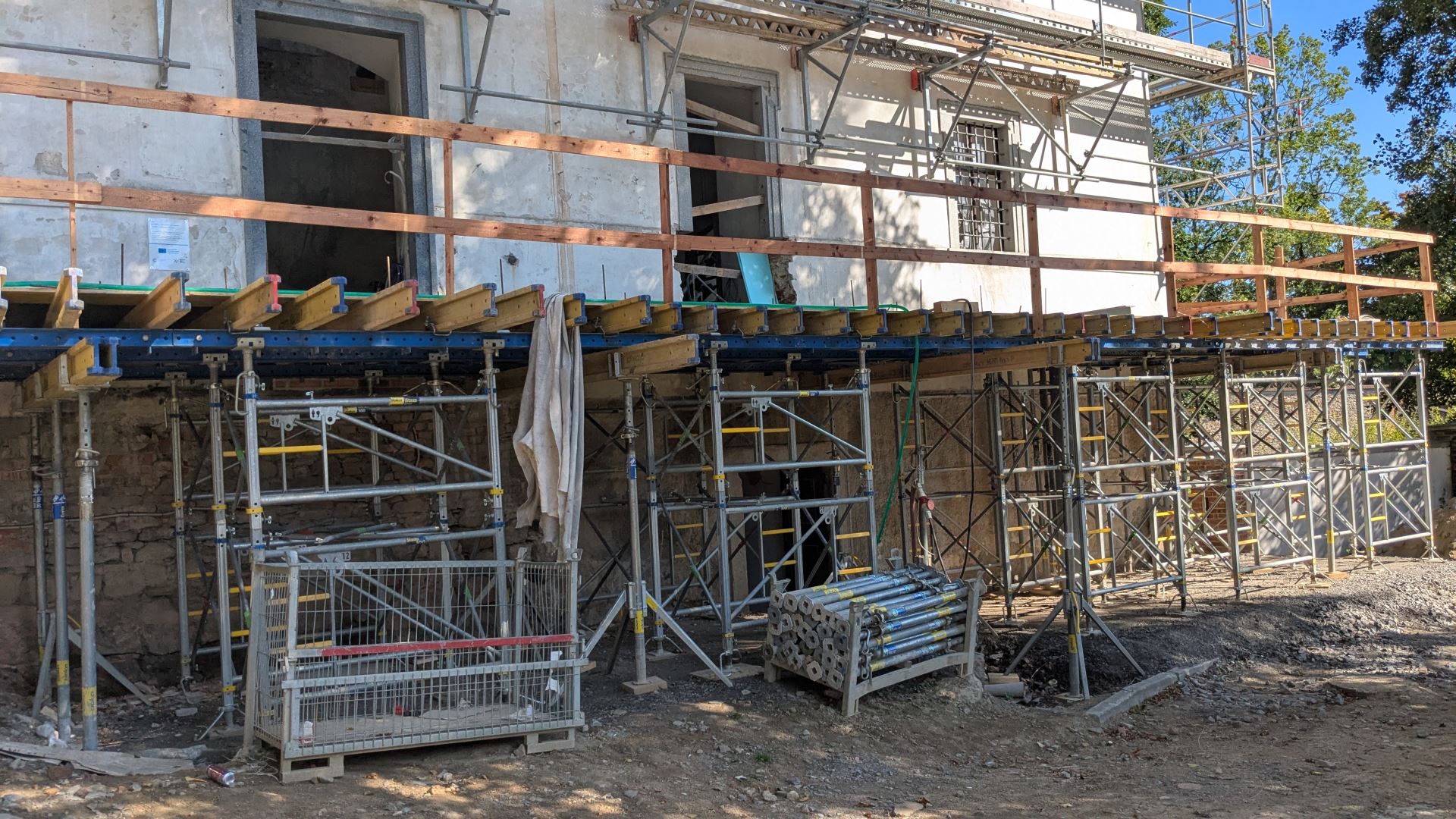

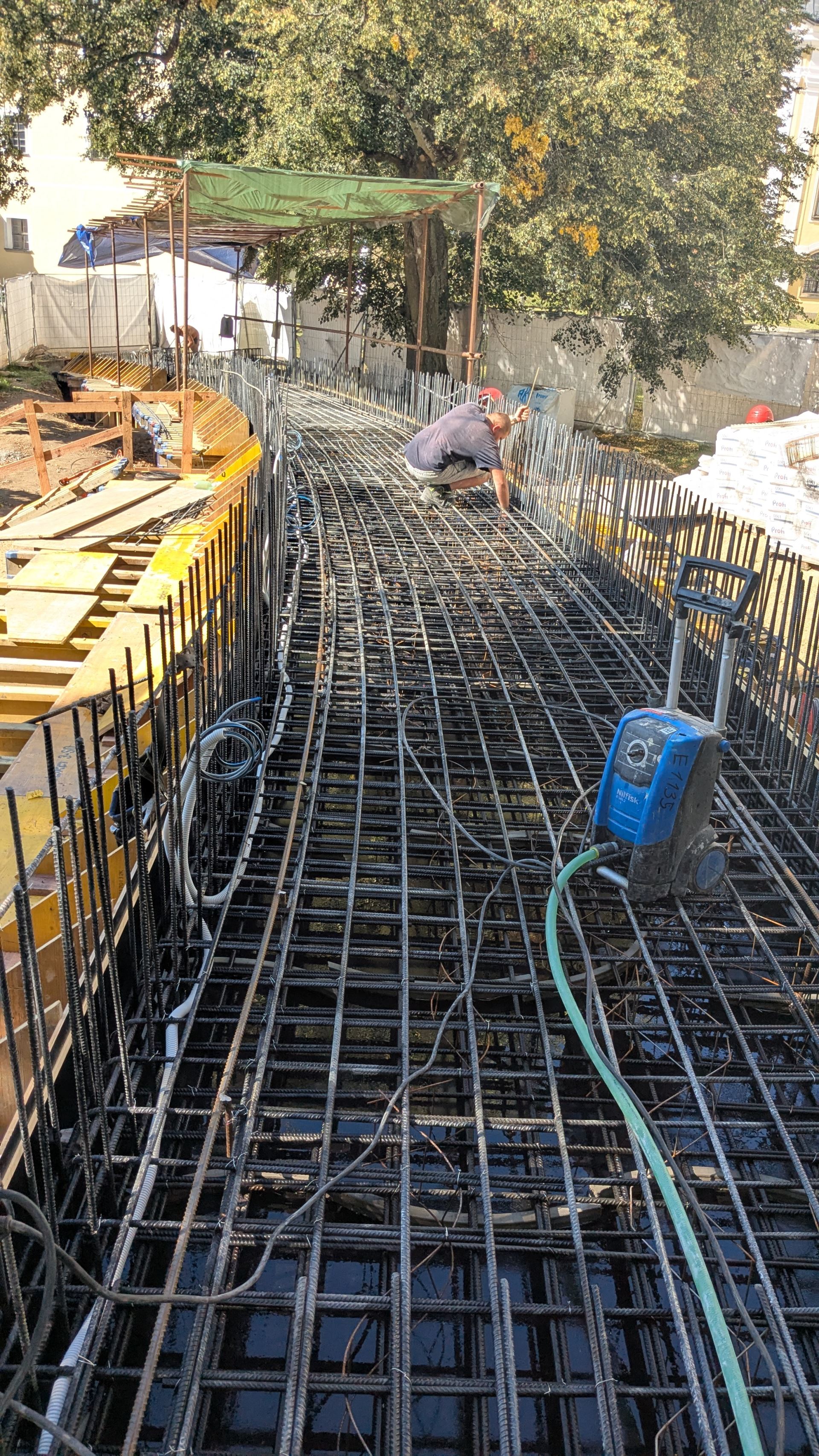

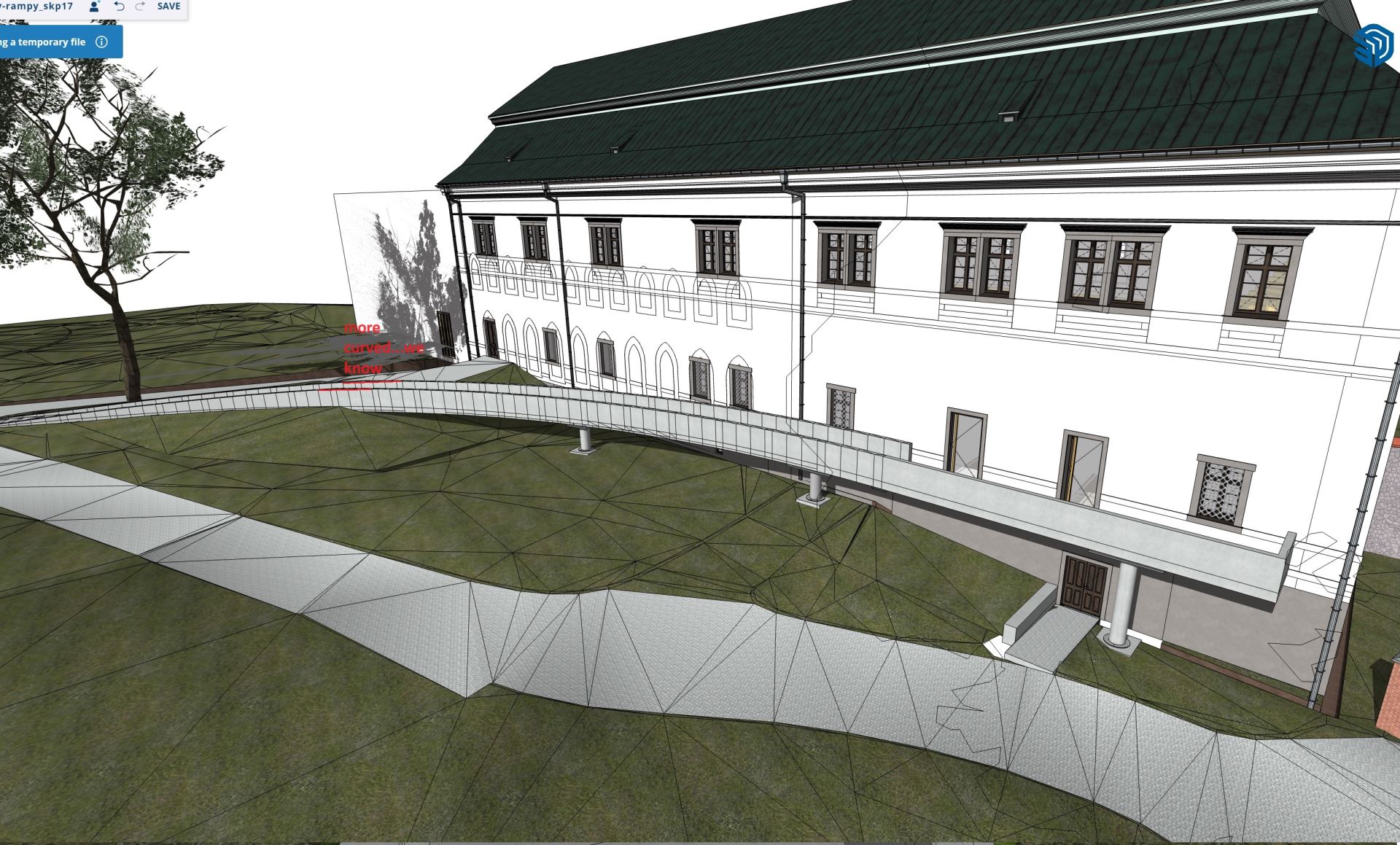

Od konceptu po realizaci

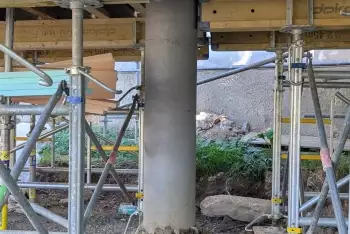

Obrázek 1: Foto – Realizovaná zakřivená lávka

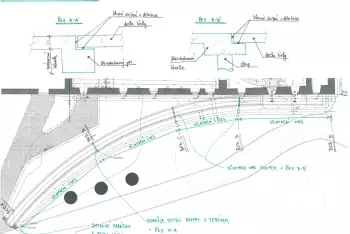

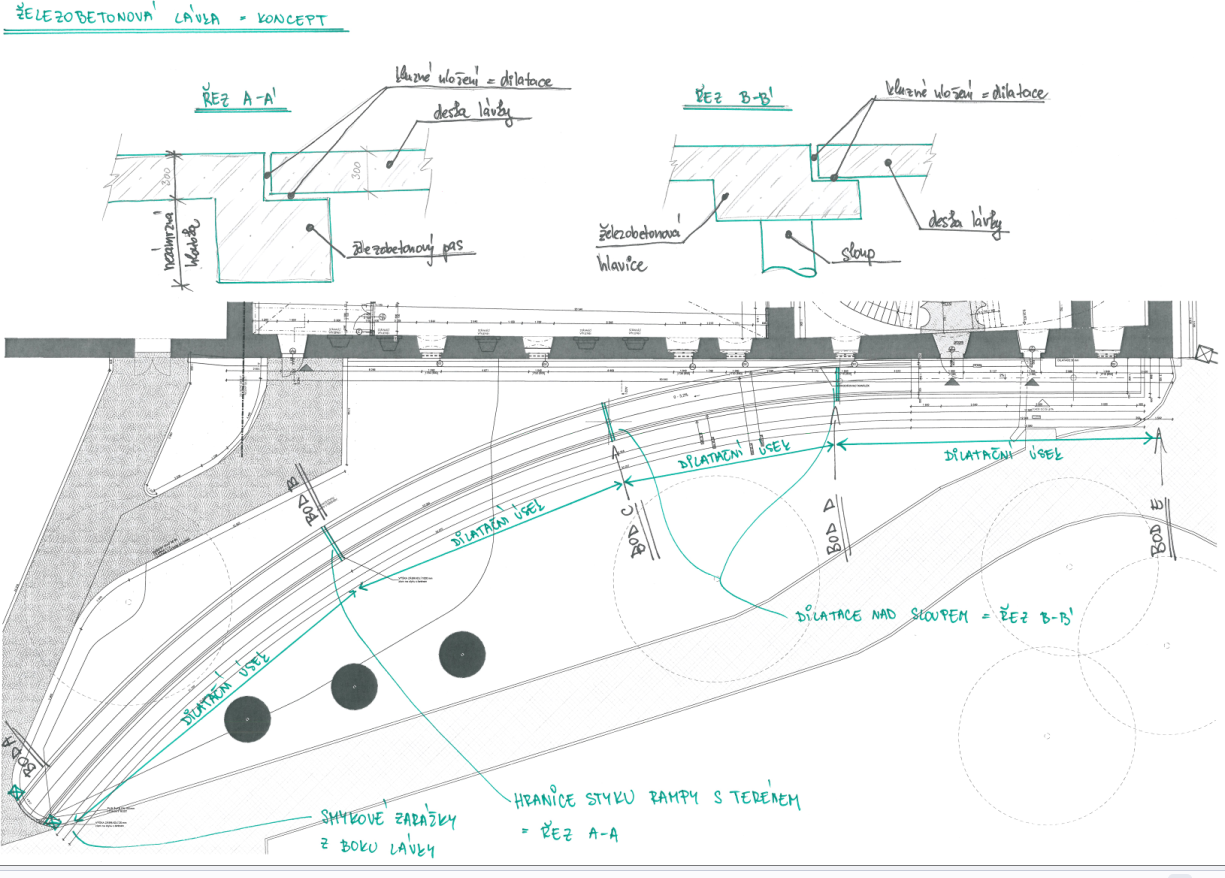

Obrázek 2: Koncepční schéma a řezy – úvodní myšlenka (podoba dilatace nakonec upravena – viz dále)

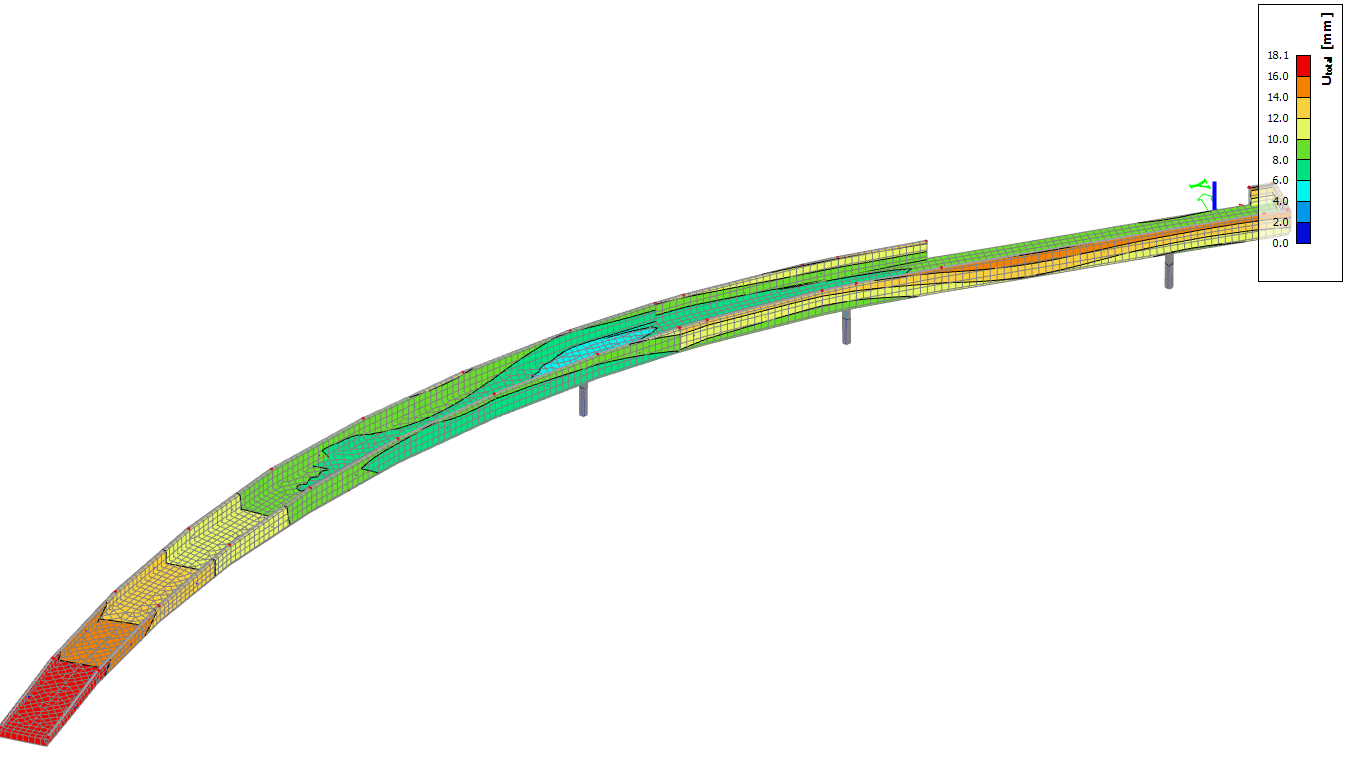

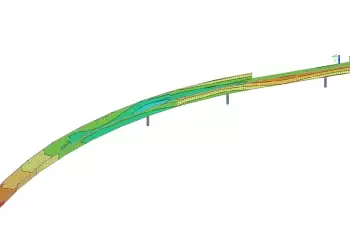

Obrázek 3: Výpočetní model – celková prostorová deformace

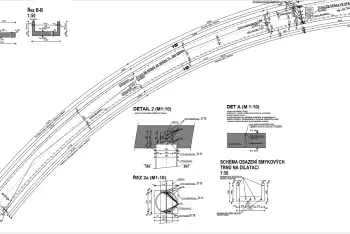

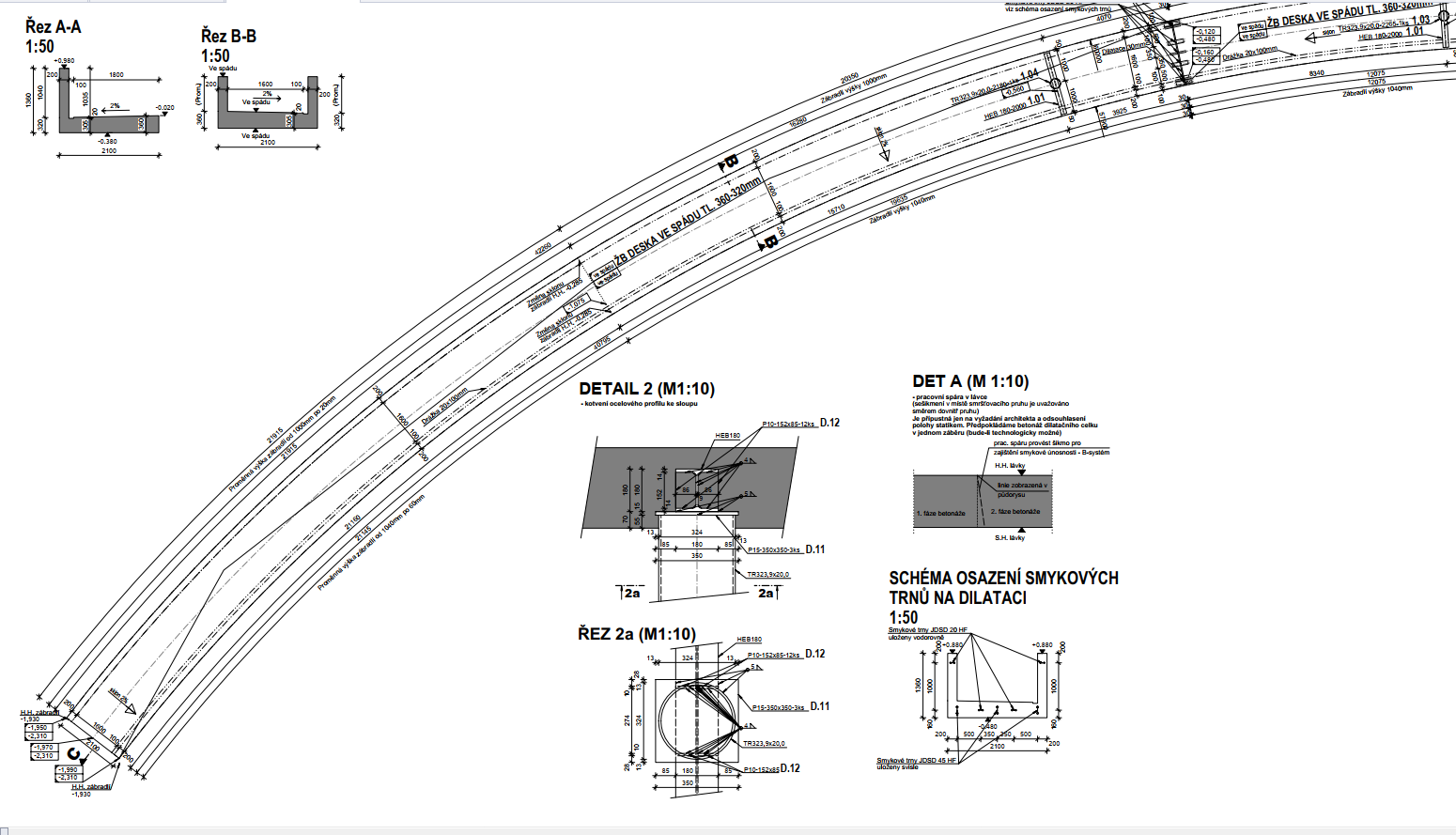

Obrázek 4: Detailní výkresy a schéma osazení trnů
Shrnutí a zkušenosti
Projekt zakřivené železobetonové lávky v areálu zámku na Vysočině je ukázkou, jak může důsledné statické inženýrství a otevřená mezioborová spolupráce vést k technicky i architektonicky výjimečnému výsledku. Ladění tuhosti, správné rozmístění dilatačních prvků a optimalizace všech detailů umožnily vznik stavby, která je nejen robustní a bezpečná, ale i vizuálně čistá a dlouhodobě spolehlivá.
V příštím dílu minisérie se zaměříme na speciální zakružené konstrukce a další technické detaily z praxe Statikon Solutions.
Zajímají vás další detaily, čísla nebo zkušenosti z realizace? Kontaktujte nás nebo sledujte pokračování na našem blogu!
